PAU Madrid, JUNIO 2008. Cuestión 5. Opción B. Tecnología Industrial (DIGITAL)

a) Obtenga expresiones de conmutación en función de a, b, c y d de las señales lógicas x1, x2, x3 y x4 mostradas en la figura.
b) Represente sobre un mapa de Karnaugh la función lógica z(a,b,c,d), que realiza el circuito mostrado en la figura.

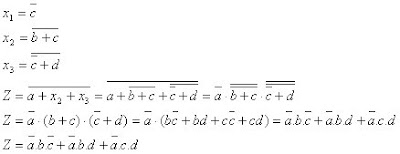

SOLUCIÓN:
